Pasaran Penempaan Turbin Angin: Penempaan Kotak Gear, Spesifikasi dan Panduan Penyumberan

Pengilang kotak gear menerima tempahan platform luar pesisir 6 MW, kemudian mendapati tiada pembekal yang diluluskan boleh menggulung gear gelang 1.5 m dalam 18CrNiMo7-6 dalam tempoh 14 minggu. Perintah turbin tidak pernah menjadi risiko. Penempaan itu. Dalam pasaran penempaan turbin angin, pembolehubah yang menentukan adalah jarang permintaan utama untuk tenaga bersih. Ia adalah sama ada komponen yang besar, dirawat haba, diuji secara ultrasonik boleh dihasilkan mengikut jadual dan mengikut spesifikasi.

Panduan ini menetapkan perkara yang dibeli oleh pasaran, di mana kapasiti mengetatkan, dan pemeriksaan teknikal yang memisahkan pemalsuan yang boleh diterima daripada penolakan yang mahal.

Apa yang Sebenarnya Dibeli oleh Pasaran

Kandungan palsu turbin moden terletak dalam empat kumpulan:

• Dalaman kotak gear: pembawa planet, gear planet, gear matahari, gear gelang dan aci perantaraan.
• Pacuan utama: aci utama palsu, bebibir gandingan dan perumah galas.
• Sistem menara dan yaw: bebibir menara palsu, gelang galas gelang dan padang, dan gelang slewing.
• Perkakasan Nacelle: komponen hab, cakera brek dan pengikat beban tinggi.

Bahagian ini dipalsukan dan bukannya dibuang atas sebab yang konsisten: aliran butiran mengikut laluan beban, tingkah laku keletihan di bawah tork kitaran lebih boleh diramalkan, dan kecacatan dalaman boleh diukur dengan ujian ultrasonik. Perkara terakhir itu adalah komersial, bukan akademik. Tuangkan dengan petunjuk keliangan yang tidak boleh diterima selalunya dibuang lewat dalam pemesinan, selepas kebanyakan nilai telah ditambah.

Penempaan Pengangkut Planet Turbin Angin 3MW–10MW Planet Pembawa palsu untuk kotak gear angin 3–10 MW, dengan pilihan 18CrNiMo7-6/42CrMo4 dan ujian UT, PT, MPI untuk laluan beban tugas berat. Lihat Produk →

Mengapa Penempaan Terus Menjadi Lebih Besar

Skala kuasa dinilai secara curam dengan diameter rotor, dan skala tork dengan kawasan sapuan dan nisbah gear. Hasil praktikalnya ialah kotak gear 3 MW dan kotak gear 10 MW tidak berbeza dengan faktor tiga saiz komponen. Mereka berbeza dengan faktor yang lebih besar dalam diameter gelang, ketebalan dinding dan berat sekeping tunggal. Pengangkut planet yang dahulunya di bawah satu tan kini secara rutin melebihi dua hingga tiga tan di platform luar pesisir.

Penempaan yang lebih besar menekan tiga had pada masa yang sama:

• Saiz jongkong dan bilet, yang menutup keratan rentas yang boleh dikecewakan atau dilukis.
• Tenaga penempaan tersedia, dinyatakan sebagai tan tukul atau kapasiti tekan.
• Dimensi relau dan keseragaman pelindapkejutan, yang menentukan sama ada bahagian mencapai sifat yang konsisten melalui dinding.

Apabila mana-mana satu daripada mempunyai ini dilampaui, pembekal sama ada menolak pertanyaan itu atau memetik masa pendahuluan yang lebih lama dengan risiko kerja semula yang lebih tinggi. Kedua-dua maklum balas adalah maklumat berguna untuk pembeli.

Spesifikasi Yang Memutuskan Penerimaan

Penempaan kotak gear angin biasanya dinyatakan dalam keluli aloi seperti 42CrMo4, 34CrNiMo6, 18CrNiMo7-6 atau 20MnCr5. Gred penting, tetapi apa yang berlaku selepas memalsukan lebih penting.

Sifat mekanikal dan rawatan haba

Laluan pelindapkejutan dan pemarah, pengkarburikan kes, dan nitriding menghasilkan profil kekerasan dan keliatan teras yang sangat berbeza. Sarung gear gelang yang dikeraskan untuk rintangan lesu permukaan tidak boleh ditukar dengan setara induksi yang dikeraskan tanpa mengira semula tegasan sentuhan dan elaun herotan.

Ujian tidak merosakkan

Ujian ultrasonik kepada tahap keterukan yang dipersetujui adalah standard untuk gear dan penempaan aci kotak utama, dengan zarah magnet atau pemeriksaan penembus pewarna pada permukaan mesin. Kriteria penerimaan tergolong dalam lukisan. Pembekal yang tidak dapat menghasilkan laporan ultrasonik berulang tidak boleh dipertimbangkan untuk bahagian ini.

Elaun dimensi dan pemesinan

Berat sekeping tunggal, toleransi lukisan dan bahan yang ditinggalkan untuk pemesinan kemasan semua kos pemacu. Elaun 6 mm pada cincin 1.5 m sangat berbeza secara komersial daripada elaun 12 mm, walaupun kedua-duanya boleh diterima secara teknikal.

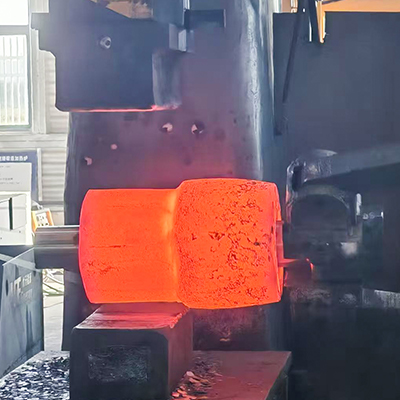

Penempaan Gear Planet Turbin Angin 5MW–10MW Penempaan gear planet peringkat 1–3 tersuai untuk kotak gear angin 5–10 MW, menggunakan 18CrNiMo7-6 atau 42CrMo4 dengan 100% pemeriksaan UT/PT/MPI. Lihat Produk →

Sekilas Pandang Pacuan Pacuan Angin Biasa

Kapasiti Gelek Gelang Selalunya Kekangan Sebenar

Gear gelang, bebibir menara dan gelang galas dihasilkan oleh gelek gelang paksi jejarian dan bukannya penempaan acuan terbuka, kerana gelek menghasilkan aliran butiran lilitan yang menahan tegasan gelung jauh lebih baik daripada bahagian yang dimesin daripada plat atau dipotong daripada blok.

Kapasiti gelek gelang ditakrifkan oleh had boleh diukur:

• Diameter luar maksimum, biasanya 1 m hingga 1.5 m untuk kilang bersaiz sederhana, dengan kumpulan pembekal yang lebih kecil melebihi itu.
• Ketinggian gelang maksimum dan ketebalan dinding, yang menentukan sama ada gear kosong gelang kotak gear boleh digulung dalam satu urutan.
• Diameter gerudi minimum dan nisbah ketebalan dinding, di bawahnya cincin kehilangan kestabilan semasa bergolek.

Pembeli yang membandingkan sebut harga harus meminta tiga nombor ini secara bertulis. Sebut harga yang meninggalkannya selalunya merupakan sebut harga yang akan disubkontrakkan, menambah satu peringkat kepada rantaian bekalan dan satu lagi titik di mana kebolehkesanan boleh rosak.

Penempaan Gear Gelang Turbin Angin 5MW–10MW Penempaan cincin gear untuk sistem planet angin 5–10 MW, gelek gelang dan dipadamkan berkarbur dengan gigi dikisar ketepatan untuk beban kuasa tinggi. Lihat Produk →

Perkara yang Perlu Disahkan Sebelum Membuat Pesanan

1. Peralatan penempaan dipadankan dengan berat bahagian dan sampul surat, dengan penukul atau tan tekan dinyatakan.
2. Relau rawatan haba dengan carta beban yang didokumenkan dan keupayaan pelindapkejutan untuk bahagian yang terlibat.
3. Pemeriksaan ultrasonik dan permukaan dalaman dengan pengendali yang berkelayakan dan blok rujukan.
4. Kebolehkesanan daripada nombor haba kepada bahagian siap, termasuk sebarang operasi subkontrak.
5. Keupayaan pemesinan, jika bahagian siap diperlukan dan bukannya penempaan kasar.
6. Dokumentasi artikel pertama daripada projek yang berdiri, bukan risalah umum.
7. Masa utama yang termasuk rawatan haba dan ujian, bukan sahaja masa penempaan.
8. Terma komersial yang dipersetujui mengenai kerja semula dan ketidakpatuhan, diselesaikan sebelum haba pertama cair.

Di mana Kos dan Risiko Tertumpu

Rawatan haba adalah sumber sekerap yang paling biasa pada penempaan kotak gear besar. Padam keretakan, kedalaman kotak yang tidak mencukupi, herotan yang berlebihan dan variasi kekerasan di sekeliling gelang besar semuanya muncul selepas kebanyakan bahan dan kos pemesinan telah berlaku. Herotan adalah sangat mahal pada gear gelang, kerana bahagian itu mesti dimesin semula selepas rawatan haba, dan elaun perlu dirancang terlebih dahulu dan bukannya diperbetulkan selepas itu. Mengkaji semula asas rawatan haba logam dengan pembekal adalah cara cepat untuk menguji sama ada proses itu difahami atau hanya dituntut.

Ujian adalah titik pencapaian kedua. Pemeriksaan ultrasonik ke atas kapal pengangkut planet dua tan mengambil masa, memerlukan pengendali yang berkelayakan dan menghasilkan rekod yang boleh diaudit oleh pasukan kejuruteraan beberapa tahun kemudian. Pembekal yang menganggap pemeriksaan sebagai formaliti cenderung kelihatan sebagai masalah penghantaran berbanding masalah kualiti, yang menjadikan mereka lebih sukar untuk dikesan semasa sebut harga.

Cara Kumpulan ACE Menyokong Program Kotak Gear Angin

Kumpulan ACE menjalankan rantaian pembuatan berat bersepadu yang meliputi penempaan, rawatan haba, pemesinan ketepatan, struktur dikimpal dan pengecatan tugas berat, dengan rangkaian produk yang sudah termasuk penempaan penjanaan kuasa untuk aplikasi angin, hidro dan nuklear. Pangkalan pengeluaran teras, Jiangsu ACE Energy Technology, memulakan pengeluaran pada November 2025 di tapak seluas 55 ekar dengan lebih daripada 50,018 meter persegi kawasan binaan.

Peralatan yang berkaitan dengan kerja kotak gear angin termasuk tukul hidraulik elektro 3 tan, 5 tan dan 15 tan, mesin gelek gelang menegak 1 m dan 1.5 m, relau pemanas berapi gas, relau rintangan rawatan haba, tangki pelindapkejut, peralatan pengerasan aruhan dan pusat pemesinan. Untuk aplikasi angin julatnya meliputi komponen kotak gear 3 MW hingga 10 MW, termasuk pembawa planet, gear planet peringkat pertama, kedua dan ketiga, gear matahari dan gear gelang peringkat pertama dan kedua, bersama penempaan tersuai bukan standard dan bahagian mesin siap.

Pasaran penempaan turbin angin tiada kekurangan kapasiti secara agregat. Ia adalah kekurangan kapasiti untuk bahagian yang besar, dirawat haba, diuji ke jadual yang boleh diramalkan. Pembeli yang mengesahkan telah gegelung gelang, keupayaan rawatan haba dan skop pemeriksaan sebelum memberikan pesanan mengelakkan kebanyakan risiko kelewatan, dan mereka biasanya membayar lebih sedikit untuknya, kerana kerja semula dan pengangkutan yang dipercepatkan tidak pernah muncul pada harga asal.
